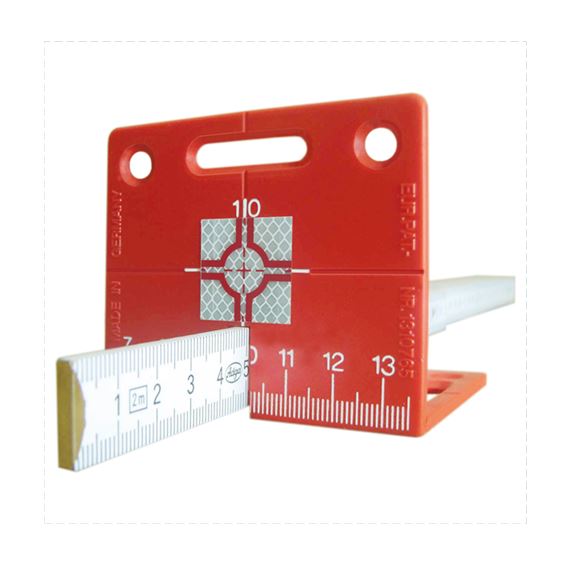

Plaquette d’arpentage coudée – (RS95) – rouge

Description

Dispositifs d’aide au piquetage RS95 et RS96/RS97

Les dispositifs d’aide au piquetage RS95 et RS96 ont été spécialement conçus pour les travaux de piquetage sur le gabarit d’implantation ou la plaque de base. La mesure exacte du point de mesure sur la plaque de base occasionne souvent des problèmes importants, plus particulièrement lors de la « phase finale », dans les 5 à 10 derniers mètres. Le va-et-vient et le mouvement d’avant en arrière fréquents avec la barre de prisme rendent le travail particulièrement fastidieux. Il convient par ailleurs toujours de s’assurer que la barre de prisme est toujours exactement d’aplomb. Le dispositif d’aide au piquetage RS95 ou le dispositif d’aide au piquetage repliable RS96 se positionne sur le sol. À l’aide des échelles graduées, l’assistant peut relever et reporter rapidement et avec exactitude les indications directionnelles du géomètre.

• Facilite la mesure des axes sur le gabarit d’implantation

• Pour les dimensions de la plaque de base – les derniers 5 à 10 cm peuvent plus particulièrement être mesurés rapidement et avec exactitude

• Les indications de mesure du géomètre peuvent être reportées avec précision sur la plaque de base

• La mise à l’aplomb précise de la barre de prisme n’est plus nécessaire

• Échelle d’orientation pour la gauche et la droite – le chiffre 10 correspond à l’axe

• Échelles d’orientation pour les mouvements d’avant en arrière

• Repliable : se loge dans n’importe quelle poche de chemise (uniquement RS96 + RS97)

Les hauteurs suivantes doivent être respectées pour les mesures :
RS95 : du réticule point de visée réflecteur jusqu’à la plaque de base 30 mm
RS96 : du réticule point de visée réflecteur jusqu’à la plaque de base 20 mm
RS97 : du réticule point de visée non réflecteur jusqu’à la plaque de base 20 mm
