Plaque de centrage pour base sphérique de 40 mm à visser et coller

Plaque de centrage pour base sphérique de 40 mm à visser et coller

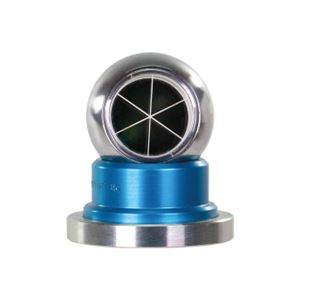

Cette plaque de centrage (diamètre 40 mm) est spécialement conçue pour accueillir et fixer magnétiquement une base sphérique de 40 mm avec prisme sphérique. Grâce à une précision d’ajustage de seulement 0,1 mm, elle garantit une précision de centrage maximale. Après la mesure, la base sphérique et le prisme peuvent être retirés. Seule la plaque de centrage reste sur le chantier. La plaque peut être collée ou vissée.

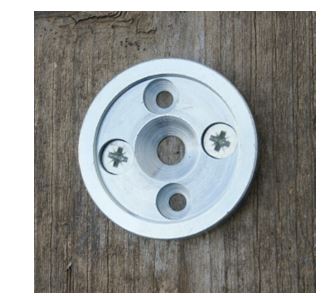

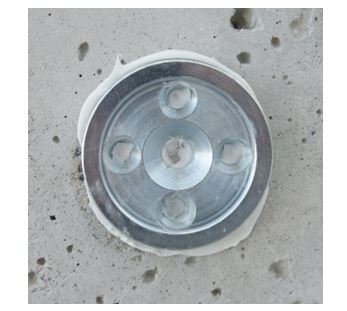

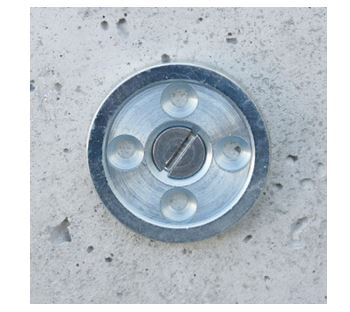

Pour le montage par collage, nous recommandons notre colle de montage spéciale (voir vente croisée ci-dessous). La plaque peut également être vissée : soit avec une vis à tête fraisée à travers le trou centré de 8 mm, soit avec quatre vis à tête fraisée dans les trous excentriques de 5 mm. Une plaque de recouvrement est également disponible pour protéger la plaque de centrage des intempéries et de la saleté. Vous la trouverez ci-dessous dans la rubrique « Ventes croisées ».

Fonctions et avantages

Deux types de montage : collage ou vissage selon l’application et le support
Adhérence magnétique de la base sphérique pour une fixation très simple
Précision de 0,1 mm pour une connexion stable et sans jeu

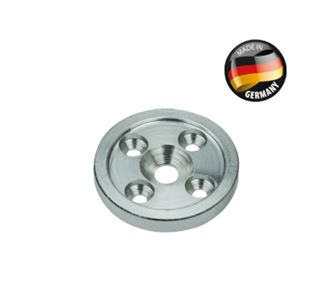

Perçages universels : centrés 8 mm ou quatre excentriques 5 mm – flexibles et faciles à monter
Hauteur de centrage effective de 5,5 mm pour un ajustement idéal de la base sphérique et une liberté de mouvement optimale
